iMac27インチにSSDを換装させてみました!


どうも大阪心斎橋店長、分解大好きのイトです。

今回挑戦したのはiMac27インチへSSDを載せる作業...。
物がデカイくケーブルも沢山あるので結構難しかったです!

2人で作業するのが理想ですね〜。
1人でも出来なくはないのですが、液晶を押さえたり持ってもらったり出来る方が1人いたらものすっごい助かりますよ♪

この他にも分解方法はたくさんあるので、僕のやり方が正解というわけではございませんのでその点を踏まえて観覧お願いします!




1、

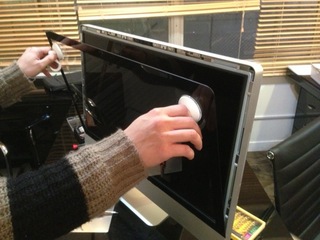

まず最初にガラスから外していきます。
ガラスはネジ等でついてわけではなく、磁石で付いていますので吸盤を画面の右上、左上に付けて手前に引っ張るだけで簡単に取れます!

ガラスはかなり大きいですので、気をつけて外してくださいね。
置く場所にも困ると思いますが、これからガラスは触りませんので何処か邪魔にならない場所によけておきましょう。

間違ってもガラス裏面を素手で触る等して指紋を付けてしまわぬ様に!
後で拭くのが大変です...。



2、ガラスが外れて液晶のみになりましたらiMac左右にネジが4つずつあります。
キュキュッと回して外しちゃいましょう!
液晶が外れてからが本題になります。

まず液晶なのですが、液晶の裏にはコネクタが4つあります。

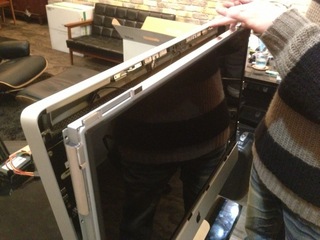

液晶をそのまま引っ張るとコネクタが壊れる又は切れる可能性がありますので、ゆっくり写真の様な感じで倒していきます。


iMacの上部から液晶を倒していくと中身が見えてきますね!

見えるコネクタを外していきます。


ここで注意!
液晶裏に付いているコネクタで一番大きいコネクタは引き抜くタイプのコネクタなのですが、コネクタの両脇につまみがありそれを押しながらでないとコネクタが外れないので気をつけて下さいね!
無理矢理引き抜こうとするとコネクタが破損してしまいます!

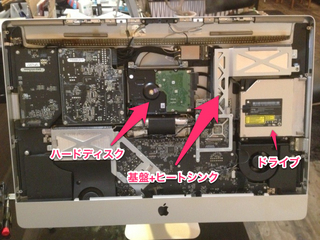

3、液晶が外れたらこんな感じでごちゃごちゃした感じになっています。
ここからが配線等が多くちょっとなるので、落ち着いて作業していきましょう!

写真右に見えるドライブ、L時のヒートシンク、真ん中にあるハードディスクを外してからSSDを入れる事になります。
僕の分解方法は上記の3つのパーツだけを外してSSDを入れる方法です。
他のサイト等では全部分解している人もいますので、色々探してみて自分に合った分解がいいかもしれないですね!
僕は分解する部分以外はコネクタ等も触らないという感じですね。
※分解に邪魔になりそうなコネクタは外していきましょう。

SSDはドライブとハードディスクの間、銀色のL字のパーツの下に入り込みます!

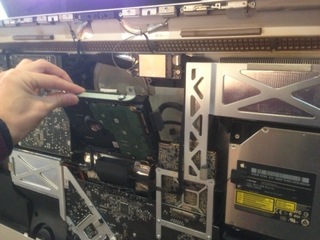

4、まずはハードディスクから外していきます。
ハードディスク上部にネジが2本ありまして、それを外すだけでハードディスクは取り外せます。
ハードディスクは取れるのですが、コネクタが2つありますので、切らない様に気をつけて外してください。

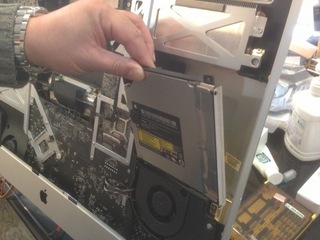

5、次に取るパーツはドライブになります。
ドライブの四方にネジがありますので、外していきます。

ドライブにはケーブルと温度センサーのコードが両面テープでついています。
ちょっと外すとケーブルの位置がわからなくなる等心配がありましたらネジのみ外してそのまま置いておくというやり方もあります。

あまりオススメはしません...ケーブル類を切る可能性があるので...。








6、お次はこの基板とヒートシンクと思われる物体が一緒になっているパーツを外します。

このパーツ大きいのですが、ネジは3本だけです。

ネジを外してから、真上に引き抜くとパーツが取れます。
基板の裏に入り込んでいるので、わかりにくいのですが基板が差し込まれて基板同士接続させている状態ですので、必ず真上に引き抜いてください。

ここまで外れましたら、ドライブの方に付いている黒いステーを外します。
外したステーとSSDを購入した時のステーを入れ替える事になります。

最初に購入したステー側にSSDを取り付けてしまった方が作業がしやすいと思います。

取り外したステーは大切に保管しておきましょう!

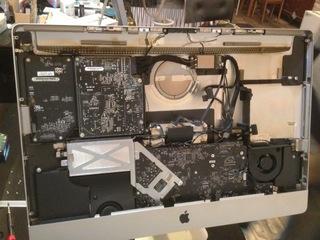

全部取り外した状態はこんな感じです。

















7、SSDだけ最初に取り付けて、コネクタを取り付けます。

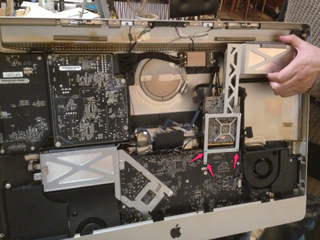

コネクタなのですが、写真の赤丸の裏側にコネクタを入れる部分があります。
SSDから出ている赤いケーブルを差し込む事になります。

中々難しいですので、焦らず根気強く探してみて下さい。

ここで基板についているネジを緩めると基板が少し浮く状態になり、コネクタを入れやすくなります。

必ず緩めるだけで外さない様にしましょう。






__ 5.JPG
8、コネクタを取り付け後、SSDから出ている2又に分かれているケーブルがあると思います。
赤い平型のケーブルは手順7にて基板裏に接続、もう1つのコネクタをドライブへ、もう一つはハードディスクから伸びているケーブルと接続します。

ケーブルの端子をよく見てもらうとそれぞれ違いますので、見比べていただけるとわかると思います。

ケーブルの差し込みが終わりまして...ここからが少し面倒です!
普段何もなかった場所へSSDを入れる事になりケーブルも増えます!
このケーブル類を綺麗に収納させるのが少し面倒です。

作業している最中にうまく収納出来る方法を模索したのですが、最初にハードディスクを戻し、真ん中の基板+ヒートシンクを戻す際にまずパーツを元あった場所へ当ててみてケーブルが干渉しない場所を探してください。
ちょうど銀色のL字パーツの角の部分が少し隙間になっているので、そこへなるべく詰め込みます。

コネクタが少しかさばりますので、なるべくその隙間に入れてしまいましょう。

ケーブル、コネクタが問題なく入りそうでしたら、銀色のL字のパーツを戻していきます。

銀色のL字パーツは基板部分を大きい基板へ差し込むタイプになっていて、基板の表側にある金属のステーが大きい基板の表側に来ます。大きな基板が間に入る感じです。
コネクタを差し込んでも心配な方は金属のステーが基板のネジ穴と合っているか確かめて見てください。
ネジ穴が合っていれば問題ありませので、ネジで止めます。

ネジ穴が合っていない場合はコネクタがうまく差し込まれていない場合がございますので、一度パーツを取り外してやりなおしましょう。
ここで肝心なのはネジ穴が合っていないのを無理矢理合わせようとする作業を絶対にしないで下さい!
無理矢理押し込む事で壊れてしまってはここまでの作業も水の泡になってしまいます!

※遠足は家に帰るまでが遠足です!
SSDを取り付けたからといって安心してはいけません。


9、取り付け完了しましたら次はドライブを戻します。
先ほどの手順とは違いドライブはすんなり入ると思います。
少しだけこつがあり、ドライブの左側からiMacに戻していくと綺麗に収まりますよ!

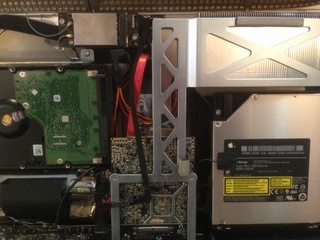

ドライブ、ハードディスク、基板+ヒートシンクのパーツを戻すとこんな感じになります。

こんな感じで綺麗に収まっていれば問題ありません!

ここまで来たら後一息です!

次に液晶を付けるのですが、その前にネジ類をちゃんと締めてあるか確認をしましょう。

ネジが問題なければ液晶を戻していきます!

外した手順と真逆で液晶の下から戻していきます。
最初と同じで液晶のコネクタを入れる際に注意お願いします。
見ながらでも結構難しいです。

コネクタを全部戻したら液晶をネジで止めます。

ネジを戻す際なのですが、とにかくイライラします!
iMacの両脇には磁石があるのですが、ネジを締めようとするとネジが磁石にもっていかれます...。
iMacSSD換装の中で一番やっかいな場所だと思います...。

色々な物を仕様してネジを入れようとするのですが、中々入らないです!
とにかく気合いでネジを入れて下さい(・ω・)b

それが終われば後はガラスを戻すだけです。
エアダスターを駆使してホコリを飛ばしながらガラスを戻しましょう。

僕がやりました、ここまでの所要時間1時間。
なんとか換装完了です!

この分解方法を参考にしてもらえれば幸いです!
他のサイトでも沢山解説している場所がございますので、そちらも参考にしてみて下さい。

お疲れ様でした!
